航空雷达罩专用芳纶（Nomex）蜂窝芯，是机载气象雷达、火控雷达、卫星通信天线罩夹层结构核心透波芯材。采用航空级间位芳纶纸经叠合、拉伸、浸胶固化制成非金属六边形蜂窝，搭配石英/玻纤透波蒙皮、低介电航空胶膜一体成型，兼具超低介电损耗、轻质高强、宽频透波、耐极端温变、阻燃防腐等综合性能，为民机、军机、无人机、导弹导引头雷达罩标准芯材，完全替代金属蜂窝与泡沫芯材，满足航空航天适航规范。
结构形式（标准夹层结构）

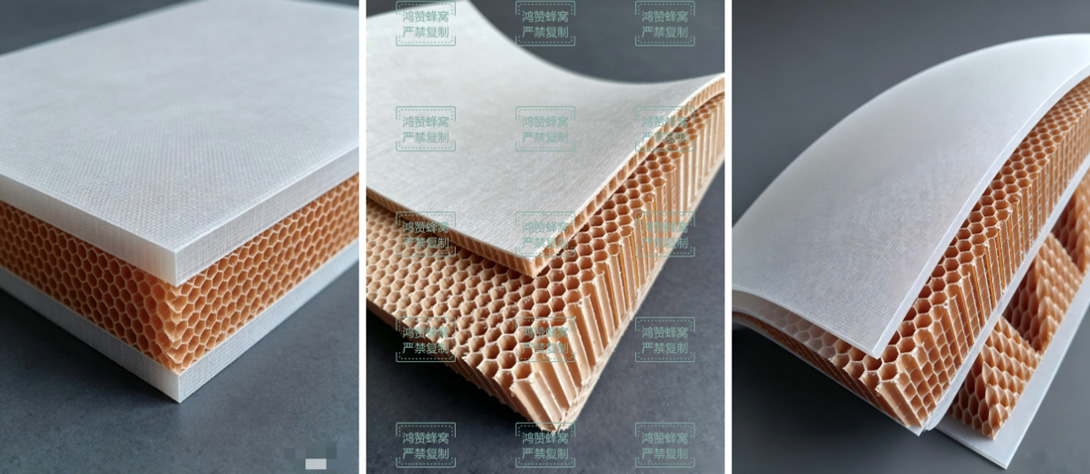

◆ 航空雷达罩通用三层复合结构：石英纤维/玻璃纤维透波蒙皮 + 航空级芳纶蜂窝芯 + 内层透波蒙皮
◆ 1. 蒙皮：低介电石英预浸料，厚度0.2~0.5mm，仅承担气动载荷、防雨水冰雹；
◆ 2. 芯材：芳纶（Nomex）蜂窝，承担抗弯、抗冲击、维持曲面刚度；
◆ 3. 粘接：航空环氧胶膜/ET5364结构胶，热压罐一体固化成型。
核心性能优势（雷达罩专属需求）
|
电磁透波性能（核心刚需，铝蜂窝完全无法替代）介电常数ε=1.05~1.2，损耗角正切tanδ≈10⁻⁴，接近空气，电磁波反射、能量损耗极低； 轻量化与力学性能密度仅29~144kg/m³，同等刚度下比玻璃钢实心减重30%以上； 极端环境耐受耐温区间：-196℃~220℃，高空低温、气动加热无变形； |
航空雷达罩专用芳纶蜂窝关键技术参数
◆ 1. 孔格规格：主流六边形2.75mm、3.2mm，薄壁0.08~0.12mm，兼顾透波与强度；
◆ 2. 层厚度：雷达罩夹层芯高2~12mm，依据雷达波段、气动载荷仿真匹配；
◆ 3. 密度选型：民用客机机头雷达罩：32~48kg/m³（极致减重）；军机、导弹导引头雷达罩：64~96kg/m³（高抗冲击、隐身吸波需求）；

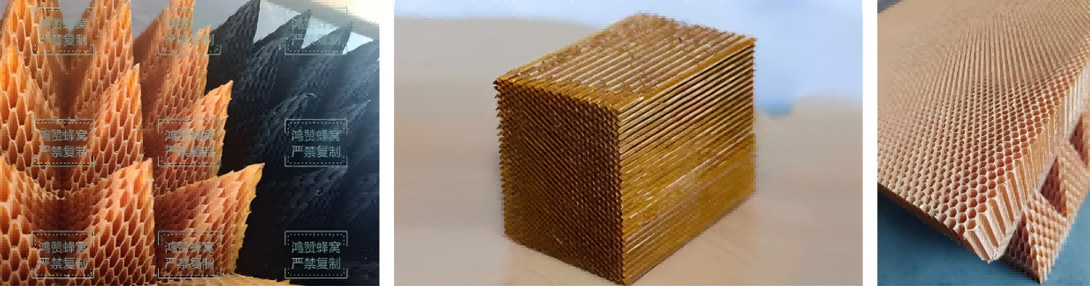

◆ 4. 特殊改性：隐身机型可选用吸波浸渍芳纶蜂窝，在透波基础上实现雷达隐身，降低整机反射截面。
对比：芳纶蜂窝 vs 传统芯材
|
对比铝蜂窝铝金属导电，严重反射电磁波，完全不能用于雷达透波罩；仅适用于无电磁需求的机身结构。 对比实心玻璃钢重量大、刚性差、厚壁透波损耗高，大尺寸雷达罩易变形，无法满足轻量化指标。 对比泡沫芯材耐高温、抗冲击、力学刚度远低于芳纶蜂窝，高空恶劣环境易老化塌陷。 |
应用场景
◆ 1. 民用航空：C919、ARJ21机头气象雷达罩、机身通信天线罩；
◆ 2. 军用航空：战斗机机头火控雷达罩、预警机大型机载雷达罩、直升机毫米波雷达罩；
◆ 3. 导弹/无人机：导引头小型曲面雷达罩、无人机机载探测天线罩；
◆ 4. 机载设备：机载卫星通信整流罩、导航雷达外罩。
成型工艺流程
芳纶蜂窝裁切→蒙皮预浸料铺层→胶膜复合→真空袋封装→热压罐固化（130℃保温120min，压力0.2~0.3MPa）→修型、表面三防涂层检测→电磁透波性能测试
